9.5.8 Data Conversion Attributes (C)



9.5.8 Data Conversion Attributes (C). The Data Conversion Attributes Group includes a definition of the method by which the raw telemetry data is to be converted to meaningful information. The sensor calibration is contained in the group for each type of sensor which uses a standard calibration curve or for each sensor or parameter which has a unique calibration requirement. The calibration information can be entered in several different formats. Provision is made to permit a test organization to convert data set entries to coefficients of an appropriate curve fit and record the derived coefficients. Figure 9-10 shows the structure of the data conversion attributes. Table 9-9 contains the detailed information required.

For reference purposes, the following telemetry unit definitions apply: PCM - natural binary range as indicated by binary format entry PAM - 0 to full scale (100) FM (Analog) - lower band edge (-100) to upper band edge (+100)



Data Conversion Attributes Group (C)

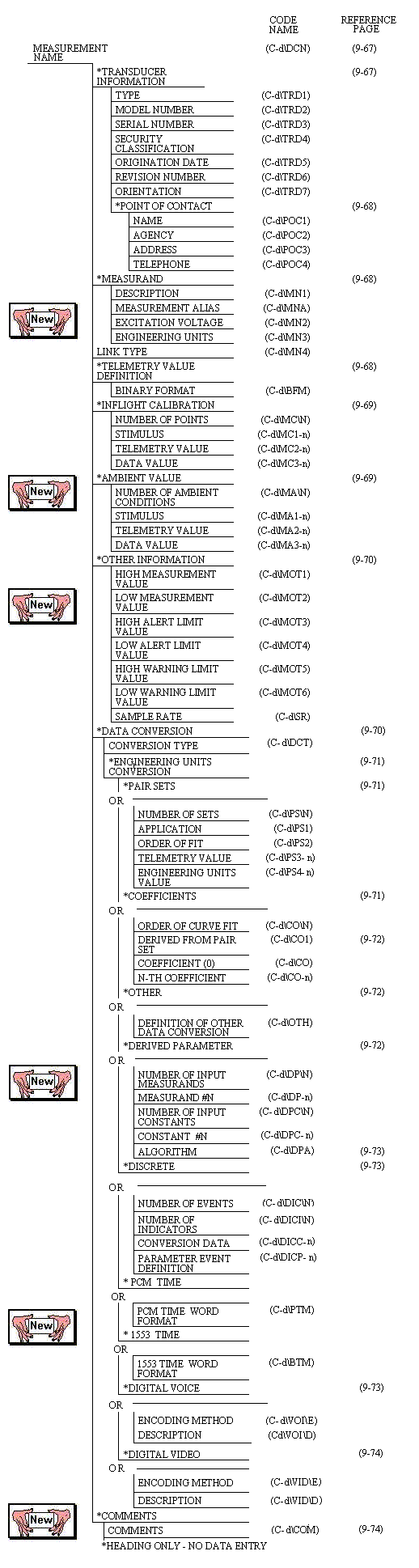

Figure 9-10.  Data Conversion Attributes Group (C).



TABLE 9-9. DATA CONVERSION ATTRIBUTES GROUP (C)

R
O
W


PARAMETER

MAX
FIELD
SIZE


CODE
NAME


DEFINITION

1

MEASUREMENT NAME

32

C-d\DCN

GIVE THE MEASUREMENT NAME.

TRANSDUCER INFORMATION

2

TYPE

32

C-d\TRD1

TYPE OF SENSOR, IF APPROPRIATE.

3

MODEL NUMBER

32

C-d\TRD2

IF APPROPRIATE.

4

SERIAL NUMBER

32

C-d\TRD3

IF APPLICABLE.

5

SECURITY CLASSIFICATION

2

C-d\TRD4

ENTER THE SECURITY CLASSIFICATION OF THIS MEASURAND.
UNCLASSIFIED – ‘U’
CONFIDENTIAL – ‘C’
SECRET – ‘S’
TOP SECRET – ‘T’
OTHER – ‘O’.
APPEND THE FOLLOWING:
IF RECEIVED TELEMETRY SIGNAL (COUNTS) IS CLASSIFIED ADD ‘R’.
IF EXPRESSED IN ENGINEERING UNITS AND THE MEASURAND VALUE IS CLASSIFIED ADD ‘E’.
IF BOTH ARE CLASSIFIED ADD ‘B’.

6

ORIGINATION DATE

10

C-d\TRD5

DATE OF ORIGINATION OF THIS DATA FILE.
MM- MONTH. DD- DAY. YYYY- YEAR (MM-DD-YYYY).

7

REVISION NUMBER

4

C-d\TRD6

SPECIFY THE REVISION NUMBER OF THE DATA PROVIDED.

8

ORIENTATION

32

C-d\TRD7

DESCRIBE THE PHYSICAL ORIENTATION OF THE SENSOR.

9

POINT OF CONTACT:
NAME
AGENCY
ADDRESS
TELEPHONE


24
48
48
20


C-d\POC1
C-d\POC2
C-d\POC3
C-d\POC4

POINT OF CONTACT WITH THE ORGANIZATION THAT PROVIDED THE CALIBRATION DATA.

MEASURAND

10

DESCRIPTION

64

C-d\MN1

DESCRIBE THE PARAMETER BEING MEASURED.

11

MEASUREMENT ALIAS

32

C-d\MNA

ALTERNATE MEASURAND NAME.

12

EXCITATION VOLTAGE

10

C-d\MN2

SENSOR REFERENCE VOLTAGE IN VOLTS.

13

ENGINEERING UNITS

16

C-d\MN3

DEFINE THE ENGINEERING UNITS APPLICABLE TO THE OUTPUT DATA.

14

LINK TYPE

3

C-d\MN4

DEFINE THE SOURCE DATA LINK TYPE: FM(ANALOG) – ‘ANA’
PCM – ‘PCM’
PAM – ‘PAM’
OTHER – ‘OTH’.

TELEMETRY VALUE DEFINITION

15

BINARY FORMAT

3

C-d\BFM

FORMAT OF THE BINARY INFORMATION:
INTEGER – ‘INT’
UNSIGNED INTEGER BINARY – ‘UNS’
SIGN AND MAGNITUDE BINARY – ‘SIG’
ONE'S COMPLEMENT – ‘ONE’
TWO'S COMPLEMENT – ‘TWO’
OFFSET BINARY – ‘OFF’
FLOATING POINT – ‘FPT’
OTHER – ‘OTH’, DEFINE IN COMMENTS

IN-FLIGHT CALIBRATION

16

NUMBER OF POINTS

1

C-d\MC\N

IS IN-FLIGHT CALIBRATION REQUIRED? ‘N’ FOR NO OR A NUMBER BETWEEN 1 AND 5, IF IT IS REQUIRED. A MAXIMUM OF FIVE CALIBRATION POINTS MAY BE INCLUDED.

17

STIMULUS

32

C-d\MC1-n

PROVIDE THE STIMULUS FOR THIS CALIBRATION POINT.

18

TELEMETRY VALUE

16

C-d\MC2-n

TELEMETRY UNITS VALUE.

19

DATA VALUE

32

C-d\MC3-n

ENGINEERING UNITS VALUE.

SCIENTIFIC NOTATION MAY BE USED.

THE ABOVE SET OF THREE ENTRIES MUST BE REPEATED FOR EACH IN-FLIGHT CALIBRATION POINT.

AMBIENT VALUE

20

NUMBER OF AMBIENT CONDITIONS

1

C-d\MA\N

NUMBER OF STATIC OR SIMULATED CONDITIONS.

21

STIMULUS

32

C-d\MA1-n

DESCRIPTION OF THE STATIC ENVIRONMENT IN WHICH A NON-TEST STIMULUS OR SIMULATOR IS THE DATA SOURCE.

22

TELEMETRY VALUE

16

C-d\MA2-n

TELEMETRY UNITS VALUE FOR THE STATIC STIMULUS.

23

DATA VALUE

32

C-d\MA3-n

ENGINEERING UNITS VALUE FOR THE STATIC OR SIMULATED CONDITION. SCIENTIFIC NOTATION MAY BE USED.

OTHER INFORMATION

24

HIGH MEASUREMENT VALUE

32

C-d\MOT1

HIGHEST ENGINEERING UNIT VALUE DEFINED BY THE CALIBRATION DATA. SCIENTIFIC NOTATION MAY BE USED.

25

LOW MEASUREMENT VALUE

32

C-d\MOT2

LOWEST ENGINEERING UNIT VALUE DEFINED IN THE CALIBRATION DATA. SCIENTIFIC NOTATION MAY BE USED.

26

HIGH ALERT LIMIT VALUE

32

C-d\MOT3

HIGHEST ENGINEERING UNIT VALUE EXPECTED OR SAFE OPERATING VALUE OF THE PARAMETER. (‘RED’)

SCIENTIFIC NOTATION MAY BE USED.

27

LOW ALERT LIMIT VALUE

32

C-d\MOT4

LOWEST ENGINEERING UNIT VALUE EXPECTED OR THE SAFE OPERATING VALUE OF THE PARAMETER. (‘RED’) SCIENTIFIC NOTATION MAY BE USED.

28

HIGH WARNING LIMIT VALUE

32

C-d\MOT5

HIGHEST ENGINEERING UNIT VALUE EXPECTED OR SAFE OPERATING VALUE OF THE PARAMETER. ("YELLOW") SCIENTIFIC NOTATION MAY BE USED.

29

LOW WARNING LIMIT VALUE

32

C-d\MOT6

LOWEST ENGINEERING UNIT VALUE EXPECTED OR THE SAFE OPERATING VALUE OF THE PARAMETER. ("YELLOW") SCIENTIFIC NOTATION MAY BE USED.

30

SAMPLE RATE

6

C-d\SR

ENTER THE SAMPLE RATE IN TERMS OF SAMPLES/SECOND.

DATA CONVERSION

31

CONVERSION TYPE

3

C-d\DCT

DEFINE THE CHARACTERISTICS OF THE DATA CONVERSION:
   NONE – ‘NON’
ENGINEERING UNITS:
   PAIR SETS – ‘PRS’
   COEFFICIENTS – ‘COE’
   DERIVED – ‘DER’
   DISCRETE – ‘DIS’
   PCM TIME – ‘PTM’
   1553 TIME – ‘BTM’
   DIGITAL VOICE – ‘VOI’
   DIGITAL VIDEO – ‘VID’
   SPECIAL PROCESSING – ‘SP’,
      (ENTER IN COMMENTS).
   OTHER – ‘OTH’

ENGINEERING UNITS CONVERSION

PAIR SETS

32

NUMBER OF SETS

2

C-d\PS\N

SPECIFY THE NUMBER OF PAIR SETS PROVIDED, n.

33

APPLICATION

1

C-d\PS1

ARE THE PAIR SETS TO BE USED TO DEFINE A POLYNOMIAL CURVE FIT? ‘Y’ (YES) OR ‘N’ (NO). IF THE ANSWER IS NO, THEN THE PAIR SETS ARE TO BE USED AS A "TABLE LOOKUP" WITH LINEAR INTERPOLATION BETWEEN THE DEFINED POINTS.

34

ORDER OF FIT

2

C-d\PS2

SPECIFY THE ORDER OF THE CURVE FIT TO BE PERFORMED, m. AT LEAST 2 PAIR SETS MUST BE PROVIDED AND A MAXIMUM OF 32 PAIR SETS MAY BE INCLUDED. 12 OR MORE PAIR SETS ARE RECOMMENDED FOR A FIFTH ORDER FIT.

35

TELEMETRY VALUE

16

C-d\PS3-n

TELEMETRY UNITS VALUE.

36

ENGINEERING UNITS VALUE

32

C-d\PS4-n

ENGINEERING UNITS VALUE. SCIENTIFIC NOTATION MAY BE USED.

REPEAT THE ABOVE FOR THE n DATA SETS

COEFFICIENTS

37

ORDER OF CURVE FIT

2

C-d\CO\N

SPECIFY THE ORDER OF THE POLYNOMIAL CURVE FIT, n.

38

DERIVED FROM PAIR SET

1

C-d\CO1

WERE THE COEFFICIENTS DERIVED FROM THE PAIR SET CALIBRATION DATA PROVIDED? (‘Y’ OR ‘N’) IF YES, PROVIDE A POINT OF CONTACT IN THE COMMENTS RECORD.

39

COEFFICIENT (O)

32

C-d\CO

VALUE OF THE ZERO ORDER TERM (OFFSET).

SCIENTIFIC NOTATION MAY BE USED.

40

N-TH COEFFICIENT

32

C-d\CO-n

VALUE OF THE COEFFICIENT OF THE N-TH POWER OF X (FIRST ORDER COEFFICIENT IS THE EQUIVALENT OF BIT WEIGHT). SCIENTIFIC NOTATION MAY BE USED.

REPEAT UNTIL ALL N+1 COEFFICIENTS ARE DEFINED

OTHER

41

DEFINITION OF OTHER DATA CONVERSION

1000

C-d\OTH

DEFINE OTHER DATA CONVERSION TECHNIQUE OR SPECIAL PROCESSING REQUIREMENT.

DERIVED PARAMETER

42

NUMBER OF INPUT MEASURANDS

2

C-d\DP\N

SPECIFY THE NUMBER OF INPUT MEASURANDS USED TO DERIVE THIS PARAMETER.

43

MEASURAND #N

32

C-d\DP-n

SPECIFY THE NAME OF THE N-TH INPUT MEASURAND.

CONTINUE UNTIL ALL n MEASURANDS ARE DEFINED.

44

NUMBER OF INPUT CONSTANTS

2

C-d\DPC\N

SPECIFY THE NUMBER OF INPUT CONSTANTS USED TO DERIVE THIS PARAMETER.

45

CONSTANT #N

32

C-d\DPC-n

SPECIFY THE VALUE FOR THE N-TH CONSTANT. SCIENTIFIC NOTATION MAY BE USED.

CONTINUE UNTIL ALL n CONSTANTS ARE DEFINED.

46

ALGORITHM

240

C-d\DPA

DEFINE THE ALGORITHM TO BE USED IN DERIVING THE PARAMETER.

DISCRETE

47

NUMBER OF EVENTS

2

C-d\DIC\N

HOW MANY EVENTS ARE ASSOCIATED WITH THIS DISCRETE FIELD, n?

48

NUMBER OF INDICATORS

2

C-d\DICI\N

NUMBER OF INDICATORS: FOR A PCM SYSTEM, PROVIDE THE NUMBER OF BITS USED FOR THIS DISCRETE SET. FOR A PAM OR ANALOG CHANNEL PROVIDE THE NUMBER OF LEVELS USED TO DEFINE THIS DISCRETE SET.

49

CONVERSION DATA

16

C-d\DICC-n

TELEMETRY VALUE, COUNTS FOR PCM, PERCENT OF FULL SCALE FOR PAM OR ANALOG.

50

PARAMETER EVENT DEFINITION

240

C-d\DICP-n

DEFINE THE EVENT FOR THE BIT OR BIT FIELD IN A WORD THAT CORRESPONDS TO A DISCRETE EVENT OR THE PERCENT FULL SCALE VALUE SUCH AS SWITCH ON OR OFF.

CONTINUE TO DEFINE THE EVENTS FOR EACH BIT PATTERN OR VALUE OF THE DISCRETE MEASURAND.

PCM TIME

51

PCM TIME WORD FORMAT

1

C-d\PTM

SPECIFY THE PCM TIME WORD FORMAT USED, AS DEFINED IN PARAGRAPH 4.7.
   HIGH ORDER TIME - ‘H’
   LOW ORDER TIME - ‘L’
   MICROSECOND TIME - ‘M’

1553 TIME

52

1553 TIME WORD FORMAT

1

C-d\BTM

SPECIFY THE 1553 TIME WORD FORMAT USED, AS DEFINED IN PARAGRAPHS 4.7 AND 8.5.
   HIGH ORDER TIME - ‘H’
   LOW ORDER TIME - ‘L’
   MICROSECOND TIME - ‘M’
   RESPONSE TIME - ‘R’

DIGITAL VOICE

53

ENCODING METHOD

4

C-d\VOI\E

SPECIFY THE VOICE ENCODING METHOD USED.
CVSD – ‘CVSD’,   OTHER – ‘OTHR’

54

DESCRIPTION

640

C-d\VOI\D

SPECIFY THE DECODING ALGORITHM TO BE USED.

DIGITAL VIDEO

55

ENCODING METHOD

64

C-d\VID\E

SPECIFY THE VIDEO ENCODING METHOD USED.

56

DESCRIPTION

640

C-d\VID\D

SPECIFY THE DECODING ALGORITHM TO BE USED.

COMMENTS

57

COMMENTS

3200

C-d\COM

PROVIDE ANY OTHER INFORMATION REQUIRED OR DESIRED.
